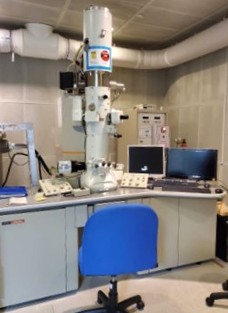

A02場發射低溫穿透式電子顯微鏡 (JEM-2100F Transmission Electron Microscope)
|
JEM-2100F Transmission Electron Microscope A02場發射低溫穿透式電子顯微鏡 |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
壹 儀器設備說明 (規格)： |
|||||||||||||||||||||||||
|
儀器安裝年份：2013年 儀器經費來源：國科會及國立成功大學 廠牌及型號：日本JEOL, JEM-2100F 放置地點：醫學院地下一樓82-B139室, i-MANI實驗室 加速電壓： 200KeV 放大倍率：x2,000-1,500,000 解像力：Point image：0.27 nm；Lattice image：0.14 nm 雙傾斜基座：X軸±60° 電子槍 : 場發射 主要附件： DE-12 Camera System: 12 Mpixel DDD 感應器。4K x 3K 陣列，6 micron pixels。DE-12能快速、動態的記錄電子繞射圖，加速自動圖像採集，改善CCD造成之低信噪比，並直接擷取高能量電子的數位影像，提高detective quantum efficiency (DQE) (Milazzo, et al., 2010; McMullan et al., 2009)，提高信噪比(Bammes, et al., 2012)，更提高解析度。 Gatan, Inc. Cryoplunge3 (CP3): 樣品低溫速凍機。 Gatan, Inc. 914 High Tilt Liquid Nitrogen Cryo Transfer Tomography Holder: 可進行低溫斷層掃描(electron cryo-tomography)，可進行置細胞等級之分析，如病毒與宿主細胞之交互作用以及結構不對稱之病毒的立體構造解析。 Hydrophilic Treatment Device (JEOL, HDT-400): 碳膜表面親水性處理。 |
|||||||||||||||||||||||||
|
貳、服務項目： |
|||||||||||||||||||||||||
|
本電顯設備將依使用者需求，針對生物、材料等樣品提供技術諮詢及支援。
|
|||||||||||||||||||||||||
|
參、取樣、使用應注意事項： |
|||||||||||||||||||||||||
|
1.尚未開放使用者自行操作，皆委託代工操作。 2.欲委託之人員必須於預約日期兩天前以網路線上申請，由本中心(i-MANI)設施負責人員審核使用資格。使用者須依其預約時間使用，預約日期前兩天未取消或無故未到照常收費。若因故無法如期使用儀器，請來電告知，超過預約時間10分鐘以上未到將取消當次儀器使用資格並收取一小時使用費。 3.委託試片製作與上機，委託者必須先與i-MANI設施負責人員討論其使用需求，並儘可能在委託操作時到場協助。 4.請自行攜帶CD或VCD格式光碟燒錄拍攝資料。校內外委託代工者，資料存檔會先暫存到本實驗室的資料夾中，請於實驗結束時立即將檔案燒錄於個人的光碟中。此外，本中心會定期清空所有資料夾中的所有檔案，並不負責使用者的資料保存。 5.本儀器拒絕受理在電子束照射下會分解或釋出大量氣體污染之有機樣品、含有毒性強磁性、低熔點等試片。 6.所檢測之樣品材質需自行處理完整，如因使用者樣品問題而造成無法完成檢測的情況，使用者需自行負責。 7. 委託者若涉及任何侵權或法律相關之爭端需自行負責。 8. i-MANI保有修改收費標準、使用規則和決定接受委託代工與否之權利。 9.委託者若有使用i-MANI設備發表之研究成果，應於發表文章中加註: The authors gratefully acknowledge the JEM-2100F of the machine equipment belonging to the Instrument Development Center of the National Cheng Kung University. |
|||||||||||||||||||||||||
|
肆、使用時段與預約： |
|||||||||||||||||||||||||
|
*目前夜間、週六、日及國定假日，暫不對外開放。 |
|||||||||||||||||||||||||
|
伍、訓練課程規定辦法 無。目前僅提供委託儀器設備操作和樣品製備方法等討論與諮詢。 |
|||||||||||||||||||||||||
|
陸、收費辦法及標準： 本設備服務費率將隨機器使用及維修狀況機動調整。 委託試片製作 |
|||||||||||||||||||||||||
|
服 務 項 目 |
學術界 |
產業界 |
|||||||||||||||||||||||
|
低溫速凍樣品處理 |
3,000元/ grid |
5,400元/ grid |
|||||||||||||||||||||||
|
委託JEOL JEM-2100上機使用費： |
|||||||||||||||||||||||||
|
|
學術界 |
產業界 |
|||||||||||||||||||||||
|
Cryo-TEM |
20,000元/時段 |
32,000元/時段 |
|||||||||||||||||||||||
|
※每個樣品請以3小時為一個預約單位 ※因cryo-EM製備時間長，一個樣品請選擇連續三個小時 |
|||||||||||||||||||||||||
|
柒、儀器聯絡與管理人： 聯絡人：詹婷婷(研究助理) 分機: 06-2353535 ext.6246 聯絡信箱: sunnylab.ncku@gmail.com 諮詢教授：吳尚蓉 分機: 06-2353535 ext.6715 聯絡信箱: z10208056@email.ncku.edu.tw 儀器放置地點：醫學院地下1樓82-B139 |
|||||||||||||||||||||||||
