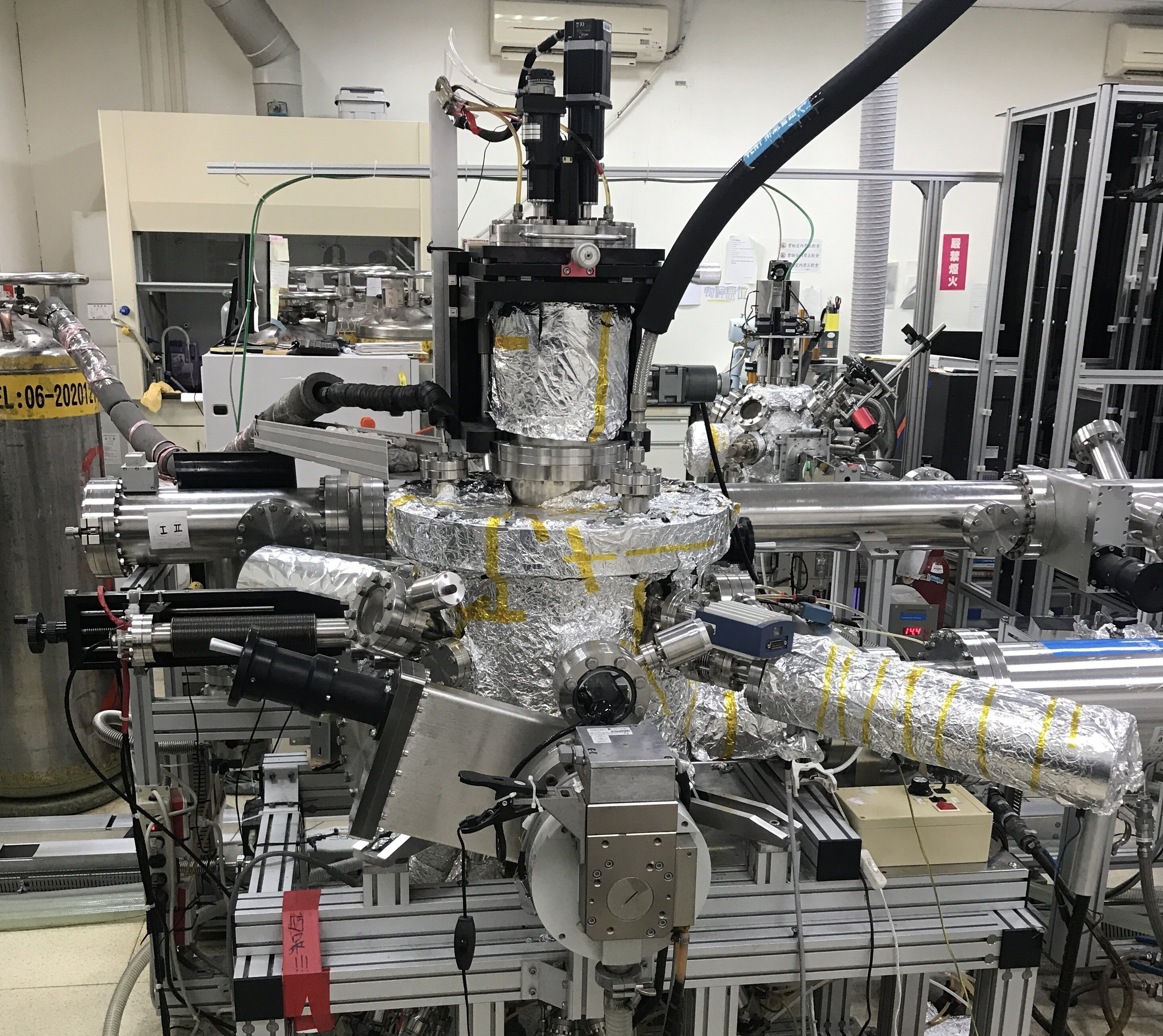

E03 超高真空分子束磊晶及三維拓樸材料成長核心設施(Molecular Beam Epitaxy System)

儀器中文全名

E03 超高真空分子束磊晶及三維拓樸材料成長核心設施

儀器英文全名

E03 Molecular Beam Epitaxy System

儀器位置

儀器設備大樓1樓 0113室

單位/教授

物理系(所)/黃榮俊 特聘教授

儀器管理人

黃子泰

TEL

(06) 275-7575轉31363轉209

E-mail

L28131061@gs.ncku.edu.tw

技術類別

¢前段製程:

£微影 ¢鍍膜 £蝕刻 £擴散 £化學機械研磨

£表面分析:

£電子能譜儀 £表面特性

£後段製程:

£晶圓針測 £晶圓切割 £黏晶 £打線接合 £封膠

£掃描探針:

£顯微系統 £機械性質

£形貌分析

£電子顯微:

£SEM £TEM £樣品製備

£物理性質:

£磁性 £熱分析 £電學

£光學檢測:

£光譜儀 £顯微形貌分析

£生物醫學:

£分析 £樣品製備

£晶相分析:

£XRD

¢其他:

¢工程樣品製備 £材料力學

£電腦計算

£分析化學:

£核磁共振儀 £質譜/層析

應用/功能

簡介

在分子束外延(MBE)系統中,材料被放置在克努森(Knudsen)蒸發源(K-cell)內,並通過鎢絲間接加熱材料源,使材料以分子束的形式逸出。當分子束與基板接觸時,無極性分子會因熱擾動而誘發一些偶極矩,這種弱極性會使其沉積在基板上,有極性的分子則會具有更強的吸附能力。

廠牌/型號

廠牌:Adnano-Tech

型號:MBE-9

重要規格

  • 高純度材料生長:MBE系統在超高真空環境下操作,能有效減少雜質的引入,實現高純度的材料生長。
  • 精確的厚度控制:MBE能以單原子層的精度控制材料的沉積,適合製作極薄層的半導體或量子結構。
  • 異質結構製備:MBE技術可以在不同材料之間形成精確的異質結構,例如量子井、量子點等,有利於製備高性能的電子和光電子器件。
  • 低生長溫度:相比其他外延技術,MBE可以在相對較低的溫度下生長晶體,有助於減少高溫引起的缺陷和擴散現象。
  • 準原子級別的界面品質:MBE能夠生長非常光滑的界面,這對於提高器件性能尤為重要,特別是在微電子和光電子領域。
  • 即時監控與調整:透過如反射高能電子衍射(RHEED)等技術,能即時監測材料生長過程,實現精確控制與動態調整。
  • 成長條件 : 基板溫度可達1200攝氏度,製程中真空度<5E-10 Torr,一批製程最大可放入一片兩吋基板。

取樣/使用

注意事項

  • 預約時應填寫委託代工單,詳細填寫樣品參數,參數如下:基板材料、基板尺寸、成長材料、薄膜厚度、樣品數目、保護層有無。蒸鍍源有Bismuth、Selenium、Tellurium、Antimony、Chromium五種金屬。
  • 應於委託代工2日前將樣品交付儀器管理人。
  • 代工前請先與指導教授與管理人討論樣品需求以及生長條件。
  • 開放異質結構樣品代工,需提供基材。
  • 使用共用儀器設備所取得之各項量測數據,不得用於營利用途、廣告標示、訴訟上證據等其他用途。

開放時段

須於預計代工時程7天前預約

訓練課程規定

因本精密儀器操作之特殊工藝要求,不開放自行操作,暫無提供訓練課程。請委託代工人依規定預約代工。如欲參與磊晶過程,請與儀器管理人事先聯絡。

收費標準(含訓練課程)

校內學術:1500元/時

校外學術:2000元/時

業界:4000元/時

預約系統

https://cis.cfc.ncku.edu.tw/apparatus/index.php
