儀器中文全名

A01 穿透式電子顯微鏡

儀器英文全名

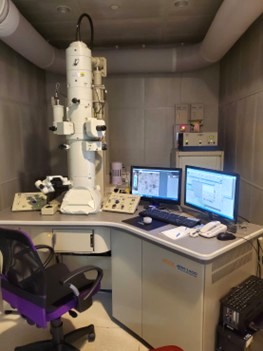

A01 JEM-1400 Transmission Electron Microscope

儀器位置

成杏校區醫學院地下一樓82-B139室

單位／教授

口醫所／吳尚蓉教授

儀器管理人

詹婷婷

TEL

06-2353535 #6246

E-mail

sunnylab.ncku@gmail.com

技術類別

£前段製程：

£微影　£鍍膜　£蝕刻　£擴散　£化學機械研磨

£表面分析：

£電子能譜儀　£表面特性

£後段製程：

£晶圓針測　£晶圓切割　£黏晶　£打線接合　£封膠

£掃描探針：

£顯微系統　£機械性質　

£形貌分析

¢電子顯微：

£SEM　¢TEM　¢樣品製備

£物理性質：

£磁性　£熱分析　£電學

£光學檢測：

£光譜儀　£顯微形貌分析

¢生物醫學：

£分析　¢樣品製備

£晶相分析：

£XRD

£其他：

£工程樣品製備　£材料力學　

£電腦計算

£分析化學：

£核磁共振儀　£質譜／層析

應用／功能

簡介

本電顯設備將依使用者需求，針對生物、材料等樣品提供技術諮詢及服務支援。

• 銅／鎳網親水性處理
• 樣品處理（銅網、負染）
• 一般電顯之操作及拍攝

廠牌／型號

廠牌：JEOL         　

型號：JEM-1400

重要規格

• 加速電壓：120 KeV
• 放大倍率：x50～800,000
• 解像度：Point image：0.38 nm；Lattice image：0.20 nm
• 電子槍 : LaB6
• 主要附件：
• Gatan, Inc. Ultrascan 4000 4k x 4k CCD Camera System Model 895
• Gatan, Inc. Single Specimen Holder (EM21010)
• Gatan, Inc. Penta (five grids) Specimen holder (EM11170)
• Hydrophilic Treatment Device (JEOL, HDT-400)：碳膜表面親水性處理

取樣／使用

注意事項

• 尚未開放使用者自行操作，皆委託代工操作。
• 欲委託之人員必須於預約日期兩天前以網路線上申請，由本中心（i-MANI）設施負責人員審核使用資格。使用者須依其預約時間使用，預約日期前兩天未取消或無故未到照常收費。若因故無法如期使用儀器，請來電告知，超過預約時間10分鐘以上未到將取消當次儀器使用資格並收取一小時使用費。
• 委託試片製作與上機，委託者必須先與i-MANI設施負責人員討論其使用需求，並儘可能在委託操作時到場協助。
• 請自行攜帶CD或VCD格式光碟燒錄拍攝資料。校內外委託代工者，資料存檔會先暫存到本實驗室的資料夾中，請於實驗結束時立即將檔案燒錄於個人的光碟中。此外，本中心會定期清空所有資料夾中的所有檔案，並不負責使用者的資料保存。
• 本儀器拒絕受理在電子束照射下會分解或釋出大量氣體污染之樣品、含有毒性、強磁性、低熔點等試片。試片需乾燥。
• 所檢測之樣品材質需自行處理完整，如因使用者樣品問題而造成無法完成檢測的情況，使用者需自行負責。
• 委託者若涉及任何侵權或法律相關之爭端需自行負責。
• i-MANI保有修改收費標準、使用規則和決定接受委託代工與否之權利。
• 委託者若有使用i-MANI設備發表之研究成果，應於發表文章中加註：We thank the Taiwan Cryo-EM Consortium of the National Core Facility for Biopharmaceuticals, National Science and Technology Council, Taiwan, and the Core Facility Center, National Cheng Kung University, for technical assistance. The authors gratefully acknowledge the use of the JEM-1400 transmission electron microscope at the Core Facility Center, National Cheng Kung University.
• 使用共用儀器設備所取得之各項量測數據，不得用於營利用途、廣告標示、訴訟上證據等其他用途。

開放時段

※夜間、週六、日及國定假日，暫不對外開放。

訓練課程規定

無。目前僅提供委託儀器設備操作和樣品製備方法等討論與諮詢

收費標準（含訓練課程）

本設備服務費率將隨機器使用及維修狀況機動調整

委託試片製作：

委託JEOL JEM-1400上機使用費：

＊每個樣品請以1小時為一個單位預約。

預約系統

https://cis.cfc.ncku.edu.tw/apparatus/index.php
