儀器中文全名

H03 可程式化超音波陣列研究發展平台

儀器英文全名

H03 Verasonics Data Acquisition System, VDAS

儀器位置

自強校區 儀器設備大樓3F 302室

單位／教授

醫工系（所）／黃執中教授

儀器管理人

黃執中

TEL

06-2757575轉63428

E-mail

cchuang@mail.ncku.edu.tw

技術類別

£前段製程：

£微影　£鍍膜　£蝕刻　£擴散　£化學機械研磨

£表面分析：

£電子能譜儀　£表面特性

£後段製程：

£晶圓針測　£晶圓切割　£黏晶　£打線接合　£封膠

£掃描探針：

£顯微系統　£機械性質　

£形貌分析

£電子顯微：

£SEM　£TEM　£樣品製備

£物理性質：

£磁性　£熱分析　£電學

£光學檢測：

£光譜儀　£顯微形貌分析

¢生物醫學：

¢分析　£樣品製備　£服務

£晶相分析：

£XRD

£其他：

£工程樣品製備　£材料力學　

£電腦計算

£分析化學：

£核磁共振儀　£質譜／層析

應用／功能

簡介

1. 二維傳統超音波資料擷取

a. 灰階影像

b. 血流影像

2. 二維超快速超音波資料擷取

a. 超音波彈性影像

b. 微血管血流影像

c. 超音波對比劑影像

3. 多維度超音波影像擷取

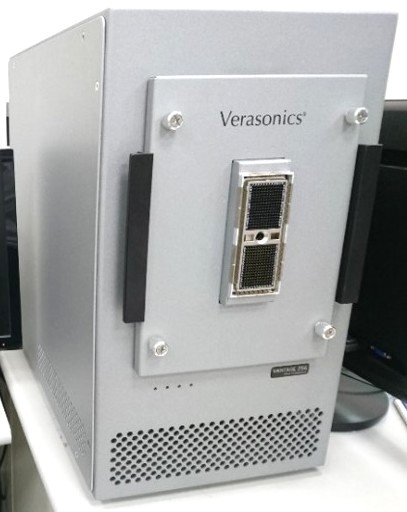

廠牌／型號

廠牌：Verasonics                      　

型號：Vantage 256

重要規格

• VDAS系統取樣頻率：10～62.5 MHz
• VDAS系統頻率：高頻（22～55 MHz），低頻（5～12 MHz）
• VDAS擷取資料格式：MAT檔（MATLAB格式）
• VDAS最快擷取速度：

a. 傳統超音波成像：40 fps

b. 超快速超音波成像：8,500 fps

• 目前支援的OEM超音波換能器型號：ATL以及MS系列換能器

取樣／使用

注意事項

• 預約儀器使用時段前請務必和儀器管理人聯繫確認所要進行實驗內容符合目前儀器的軟體版本或是進行系統調整。若未與儀器管理人聯繫確認造成實驗無法如期進行，將不予負責。
• 系統操作將會由儀器管理員協助操作和資料擷取。至於影像掃描的位置則需由使用者自行進行確認。
• 若要進行動物相關實驗，請自行準備動物實驗相關器材與人員。
• 所提供的資料為影像以及超音波的原始訊號。檔案格式為MAT檔。
• 由於本儀器擷取之資料為MATLAB相容之檔案格式，因此預期使用者皆具備基礎的訊號處理能力，若無基礎訊號處理能力，則需要聯繫儀器管理員進行客製化的GUI開發。使用共用儀器設備所取得之各項量測數據，不得用於營利用途、廣告標示、訴訟上證據等其他用途。

開放時段

請聯絡儀器管理員，確認所要進行實驗符合儀器規格和軟體版本，方能進一步進行時段預約。為確保儀器管理員能夠清楚了解其實驗內容，請於聯繫時附上實驗流程和目的，以便儀器管理員進行確認。

訓練課程規定

訓練課程一：VDAS資料結構基礎課程

訓練課程二：VDAS與儀器同步時序課程（Instruments Synchronization）

訓練課程三：VDAS微血管血流資料擷取課程（Microcirculation）

訓練課程四：VDAS彈性影像資料擷取課程（Elastography）

訓練課程五：VDAS客製化超音波應用（Custom Ultrasound Applications）

收費標準（含訓練課程）

校內學術：2000元／時

校外學術：3000元／時

業界：5000元／時

預約系統

https://cis.cfc.ncku.edu.tw/apparatus/index.php
