儀器中文全名

E19 CNC電腦數值控制加工機

儀器英文全名

E19 CNC Milling Machine

儀器位置

醫工系 5708室

單位／教授

醫工系（所）／莊漢聲教授

儀器管理人

林依嫻

TEL

06-2757575 ext. 63431 #139

E-mail

yixianlin0@gmail.com

技術類別

£前段製程：

£微影　£鍍膜　£蝕刻　£擴散　£化學機械研磨

£表面分析：

£電子能譜儀　£表面特性

£後段製程：

£晶圓針測　£晶圓切割　£黏晶　£打線接合　£封膠

£掃描探針：

£顯微系統　£機械性質　

£形貌分析

£電子顯微：

£SEM　£TEM　£樣品製備

£物理性質：

£磁性　£熱分析　£電學

£光學檢測：

£光譜儀　£顯微形貌分析

£生物醫學：

£分析　£樣品製備

£晶相分析：

£XRD

¢其他：

¢工程樣品製備　£材料力學　

£電腦計算

£分析化學：

£核磁共振儀　£質譜／層析

應用／功能

簡介

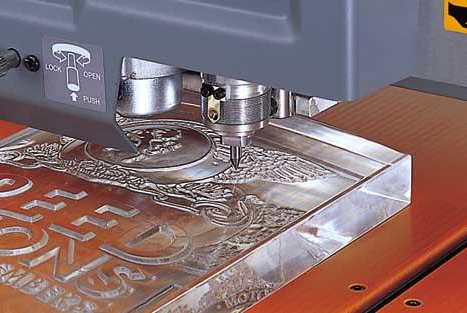

• 樣本雕刻
• 須提供試片所需參數

廠牌／型號

廠牌：Roland     　

型號： EGX-400

重要規格

• 使用軟體：Dr. Engrave
• 最大切割區域：407 mm (X) x 305 mm (Y) x 42.5 mm (Z)
• 進給速度：
• XY軸：0.5 mm／sec.，1～100 mm／sec.
• Z軸 : 0.5 mm／sec.，1～50 mm／sec.
• 軟體解析度：0.01 mm／step
• 機械解析度：

XY軸 : 0.003 mm／step

Z軸 : 0.0025 mm／step

• 主軸轉速：8,000～30,000 rpm
• 刀具筒夾：直接夾持刀徑4.36 mm
• 定位精度：移動距離的0.1 % 或 0.1 mm, 取較大值（無負載下）
• 重複精度：0.05 mm或更小

取樣／使用

注意事項

• 轉速應適當，且須使用Dr. Engrave軟體操作
• 需自備材料（如：壓克力）
• 可自備刀具
• 使用共用儀器設備所取得之各項量測數據，不得用於營利用途、廣告標示、訴訟上證據等其他用途。

開放時段

上午10點過後，須與操作者提前1週預約

訓練課程規定

只限代工，本系統不提供自行操作

收費標準（含訓練課程）

校內學術：800元／時

校外學術：1000元／時

業界：1600元／時

*計費方式以1小時為單位，不足1小時以1小時計。

預約系統

https://cis.cfc.ncku.edu.tw/apparatus/index.php
