儀器中文全名

C19 顯微拉曼光譜儀

儀器英文全名

C19 Micro Raman Spectroscopy

儀器位置

成功校區理學教學大樓 化學系36711

單位／教授

化學系／陳以文教授

儀器管理人

譚晨晞

TEL

06-2757575 #65314 #720

E-mail

L36123014@gs.ncku.edu.tw

技術類別

£前段製程：

£微影　£鍍膜　£蝕刻　£擴散　£化學機械研磨

£表面分析：

£電子能譜儀　£表面特性

£後段製程：

£晶圓針測　£晶圓切割　£黏晶　£打線接合　£封膠

£掃描探針：

£顯微系統　£機械性質　

£形貌分析

£電子顯微：

£SEM　£TEM　£樣品製備

£物理性質：

£磁性　£熱分析　£電學

¢光學檢測：

¢光譜儀　£顯微形貌分析

£生物醫學：

£分析　£樣品製備

£晶相分析：

£XRD

£其他：

£工程樣品製備　£材料力學　

£電腦計算

£分析化學：

£核磁共振儀　£質譜／層析

以上若無合適類別，請自填

應用／功能

簡介

1. 樣品單點拉曼光譜量測

2. 具備2D影像拉曼光譜量測 （2D mapping）

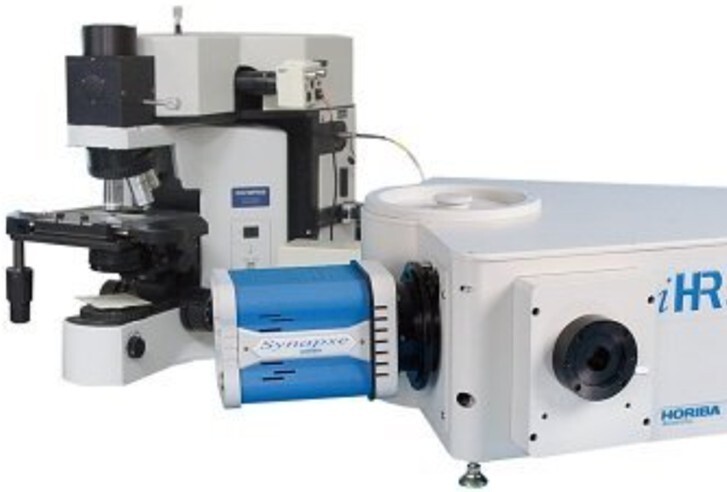

廠牌／型號

廠牌：昇航股份有限公司

型號：Ｍodular and Fiber Coupled Raman 模組化共聚焦顯微拉曼光譜儀（昇航股份有限公司），搭配：iHR550光譜儀

重要規格

• 532 nm雷射光源
• 拉曼光譜範圍 : 50 cm^-1 to 4000 cm^-1
• 物鏡 : 50X及10X
• 光譜儀：焦距長為550 mm，具有1800／600／150 gr/mm光柵

取樣／使用

注意事項

• 以固態樣品為主：粉末、薄膜等不透光之樣品，若為塊材請切割成小塊（厚度5 mm左右）以便測量
• 數據與收費說明

一般件：自收件日起15個工作天內完成量測。

急件：自收件日起10個工作天內完成，收費為一般價格的1.5倍。

特急件：自收件日起5個工作天內完成，收費為一般價格的2.5倍。

• 使用共用儀器設備所取得之各項量測數據，不得用於營利用途、廣告標示、訴訟上證據等其他用途。
• 樣品寄送地址：701401台南市東區大學路1號 化學系36718 譚晨晞同學

開放時段

請先與負責人討論時間安排

訓練課程規定

不提供訓練課程及自行操作

收費標準（含訓練課程）

校內學術：400元／分析單一點

校外學術：600元／分析單一點

業界：800元／分析單一點

樣品拉曼光譜2D Mapping收費方式為：樣品mapping點數x分析單一點的費用x75 %（可來電討論量測點與點的距離）

預約系統

https://cis.cfc.ncku.edu.tw/apparatus/index.php
