儀器中文全名

H05 比表面積及孔隙分析儀

儀器英文全名

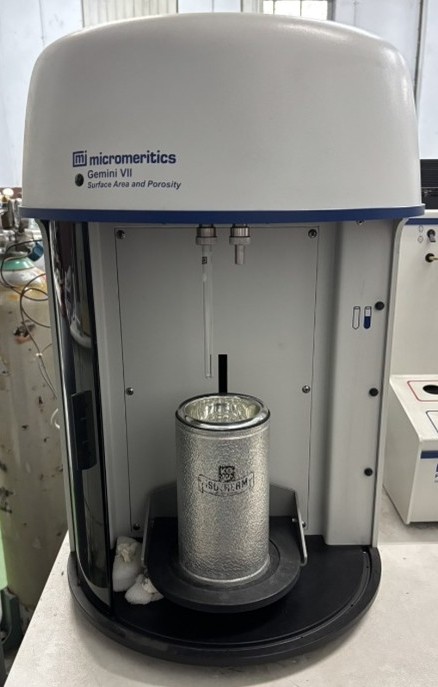

H05 Surface Area and Porosity Analyzer

儀器位置

資源工程舊館1樓 4306室

單位／教授

資源系（所）／吳毓純教授

儀器管理人

許喬甯

TEL

0963510779

E-mail

n46154174@gs.ncku.edu.tw

技術類別

£前段製程：

£微影　£鍍膜　£蝕刻　£擴散　£化學機械研磨

■表面分析：

£電子能譜儀　■表面特性

£後段製程：

£晶圓針測　£晶圓切割　£黏晶　£打線接合　£封膠

£掃描探針：

£顯微系統　£機械性質　

£形貌分析

£電子顯微：

£SEM　£TEM　£樣品製備

£物理性質：

£磁性　£熱分析　£電學

£光學檢測：

£光譜儀　£顯微形貌分析

£生物醫學：

£分析　£樣品製備　£服務

£晶相分析：

£XRD

£其他：

£工程樣品製備　£材料力學　

£軟體平台

£分析化學：

£核磁共振儀　£質譜／層析

應用／功能

簡介

本儀器利用氣體吸附原理，透過氮氣吸附量測及 Brunauer-Emmett-Teller（BET）分析法，測定粉體及多孔性材料之比表面積。適用於觸媒、金屬氧化物、陶瓷粉體及各類多孔材料之表面特性分析，可作為材料研發與性能評估之依據。

廠牌／型號

廠牌：Micromeritics

型號：Gemini VII 2390p

重要規格

• 分析氣體：氮氣（N₂），液態氮環境下進行量測。
• 分析通道數：單次可分析 1 個樣品。
• 前處理設備：具備 6 個樣品前處理位置，使用氮氣吹掃並加熱至 200 °C，處理時間 4 小時。
• 比表面積量測：最低總表面積 0.1 m²；最低比表面積 0.01 m²/g。
• 孔體積量測：最低可量測孔體積 4 x 10^-6 cm³/g。
• 壓力量測：0～950 mmHg；相對壓力範圍 0～1.0 P/P₀（僅吸附）；相對壓力解析度 < 10^-4；壓力解析度 < 0.1 mmHg。
• 樣品管規格：外徑 0.95 cm，長度 15.5 cm，容積 6.5 cm³，樣品裝填容積約 2.0 cm³。
• 真空系統：外接真空幫浦，所需真空度 ≤ 2 x 10^-2 mmHg。

取樣／使用

注意事項

• 特殊或熱穩定性較低的樣品，請事先確認處理條件並告知儀器管理人員。
• 樣品要求：樣品須乾燥，不得含揮發性、腐蝕性或可能污染儀器的成分，且每個樣品至少提供 0.1 g，並應具代表性；實際需求量依樣品比表面積、密度及測試條件調整。
• 預約與送測：使用前請完成儀器預約，並提供樣品名稱、材料特性及特殊處理需求。
• 量測時程：自收到完整樣品及相關資料之日起，原則上於 10 個工作天內完成量測；實際時間可能因樣品特性、前處理條件、儀器排程或設備狀況調整。
• 使用共用儀器設備所取得之各項量測數據，不得用於營利用途、廣告標示、訴訟上證據等其他用途。

開放時段

請先與實驗室負責人討論並安排時間

訓練課程規定

• 申請自行操作之使用者，須參加儀器操作教育訓練課程（1000元／人／次），並通過操作確認取得資格後，始得自行操作。
• 自測人員應依照標準操作程序使用儀器，不得擅自更改設備設定、拆卸零件或進行未經許可之操作，亦不得將操作資格轉讓他人使用。
• 自測期間如因使用者操作不當、違反操作規範或其他可歸責於使用者之人為因素，導致儀器、設備或相關零組件損壞，經查明原因後，使用者須負擔相應之合理維修或更換費用。
• 使用過程中如發現儀器異常、設備故障或其他安全疑慮，應停止操作並立即通知儀器管理人員，不得擅自拆卸、維修或繼續使用。

收費標準（含訓練課程）

校內學術：

自測：1000元／個樣本

委測：2000元／個樣本

校外學術：

自測：1200元／個樣本

委測：2500元／個樣本

業界：

自測：1500元／個樣本

委測：4000元／個樣本

備註：上述自測費用不包含教育訓練費

預約系統

https://cis.cfc.ncku.edu.tw/apparatus/index.php
