儀器中文全名

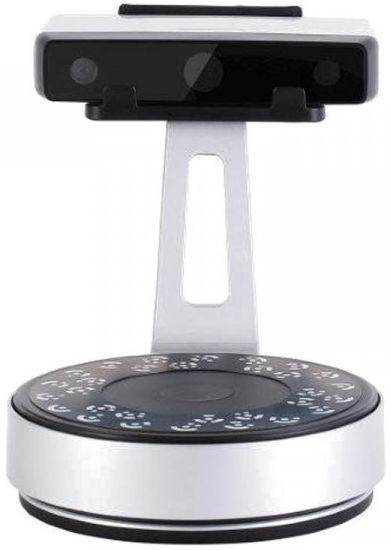

E18 桌面3D掃描機

儀器英文全名

E18 3D Scanner

儀器位置

醫工系 5708室

單位／教授

醫工系（所）／莊漢聲教授

儀器管理人

陳駿睿

TEL

06-2757575 ext. 63431 #142

E-mail

s8391016@gmail.com

技術類別

£前段製程：

£微影　£鍍膜　£蝕刻　£擴散　£化學機械研磨

£表面分析：

£電子能譜儀　£表面特性

£後段製程：

£晶圓針測　£晶圓切割　£黏晶　£打線接合　£封膠

£掃描探針：

£顯微系統　£機械性質　

£形貌分析

£電子顯微：

£SEM　£TEM　£樣品製備

£物理性質：

£磁性　£熱分析　£電學

£光學檢測：

£光譜儀　£顯微形貌分析

£生物醫學：

£分析　£樣品製備

£晶相分析：

£XRD

¢其他：

¢工程樣品製備　£材料力學　

£電腦計算

£分析化學：

£核磁共振儀　£質譜／層析

應用／功能

簡介

設備採用光柵結構光模式，進行三維數據掃描，可以真實還原物體表面的幾何信息，高清還原物體表面細節，軟件可以全自動生成封閉模型，導入3D列印機進行直接列印。

廠牌／型號

廠牌：NA 　

型號：NA

重要規格

• 型號：EliScan-SP
• 掃描精度：≤ 0.05 mm
• 最小掃描量：30 x 30 x 30 mm
• 最大掃描量：

固定掃描：1200 x 1200 x 1200 mm

自動掃描：200 x 200 x 200 mm

• 單次拍攝範圍：200 x 150 mm
• 掃描速度：< 4 sec.
• 點距：0.17～0.2 mm
• 文件格式：OBJ、STL、ASC、PLY
• 相機解析度：1.3百萬像素
• 光源：白光
• 隔離距離：290～480 mm
• 電腦系統：USB：1 x USB 2.0／3.0

OS：Win7／Win8／Win10（64位）

CPU：雙核i5

RAM：8 G

• 電腦顯卡：Nvidia系列（GTX 660或更高版本）

圖形內存 > 2G

RAM：16 G

• 重量：4.2 kg
• 尺寸：570 x 210 x 210 mm
• 電源：40 W
• 輸入電壓：12 V／3.33 A
• 校準板：高畫質
• 轉盤：標記轉盤
• 轉台承載能力：5 kg

取樣／使用

注意事項

• 使用校正板時請小心物碰撞
• 待測物請選擇適當大小
• 透明待測物無法掃秒
• 計費方式原則上以物件為單位。然而物件若過於複雜，每超過2小時以一新物件計算。
• 使用共用儀器設備所取得之各項量測數據，不得用於營利用途、廣告標示、訴訟上證據等其他用途。

開放時段

代工服務：請於3日前預約

訓練課程規定

只限代工，本系統不提供自行操作

收費標準（含訓練課程）

校內學術：900元／sample

校外學術：1100元／sample

業界：2500元／sample

預約系統

https://cis.cfc.ncku.edu.tw/apparatus/index.php
