D10 X光繞射儀

D10 X-Ray Diffractometer

壹、儀器設備規格

儀器購置年月：2023/11

加入共儀年月：2025/01

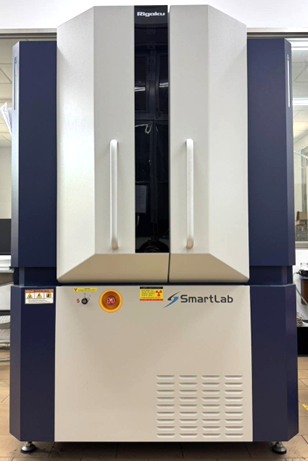

廠牌及型號：Rigaku / SmartLab SE

儀器規格：

1. 樣品載台：水平樣品載台，可做為theta-theta測角儀執行omega scan，2-theta/omega scan，2-theta scan。
2. X光產生器

最大功率：3 kW、額定電壓：20～60 kW、額定電流：2～60 mA

3. 入射光學部

a. 配件1：入射平行光學狹縫適配器（IPS adaptor）可安裝Soller

Slit，本機配有Soller Slit 2.5 deg及Soller Slit Open。

b. 入射狹縫：可抽換式狹縫，本機配有2、5、10 mm狹縫。

4. 樣品部：可拆式載台，本機配有粉末樣品載台，薄膜樣品載台
5. 接收光學部

a. 散射輻射保護器：可降低光路外散射的X光光束，可有效降低低角度的背景訊號。

b. 濾波器：Cu Kβ 濾波器

c. 配件1：接收光學裝置適配器（ROD adaptor）可安裝平行狹縫分析器（PSA），本機配有PSA open、PSA 0.228 deg及PSA

d. 配件2：接收平行光學狹縫適配器（RPS adaptor），可安裝Soller Slit。本機配有Soller Slit 2.5 deg及Soller Slit Open.

6. 偵測器：HyPix-400，2D混合式像素陣列偵測器

儀器放置地點：資源工程學系4305  礦物岩石實驗室

貳、服務項目

粉末、塊材、薄膜X光繞射分析

參、取樣與使用注意事項

測量時以樣品量及狀態決定載台模式

様品基本上為粉末或薄膜，薄膜樣品建議大小為5 cm * 5 cm以內

肆、開放時段

請建議先與負責人討論時間安排

伍、訓練課程規定

暫不提供本實驗室外人員自行操作

陸、收費標準（含訓練課程）※

校內學術：600元／時

校外學術：800元／時

業界：2000元／時

柒、儀器聯絡與管理人

成功校區光電系  陳昭宇老師實驗室

姓名：金晉霆

電話：06-2757575 #63911 #3011

E-mail：tim20001112@gmail.com

成功校區光電系  陳蓉瑤老師實驗室

姓名：魏菀儀

電話：06-2757575 #63906 #2011

E-mail：hheirug@gmail.com

成功校區資源系  吳毓純老師實驗室

姓名：江承軒

電話：06-2757575 #62840 #1103

E-mail：n46134182@gs.ncku.edu.tw

捌、其他注意事項

1. 預約前請先聯繫操作員。
2. 資料存檔先暫存到電腦資料夾中，送測樣品案件將於收件後2週內完成量測。急件在收件後5天內完成量測，並以1.5倍價格計價；特急件在收件後2天內完成量測，並以2倍價格計價。光譜檔案於委託者繳交繳費單後，以E-mail寄送。
3. 分析費用只提供量測報告，不提供量測數據的學理諮詢服務，如需要提供數據學理諮詢，將額外計費。
4. 代測樣品之檢測將依照申請時間先後排序。
5. 使用共用儀器設備所取得之各項量測數據，不得用於營利用途、廣告標示、訴訟上證據等其他用途。
