儀器中文全名

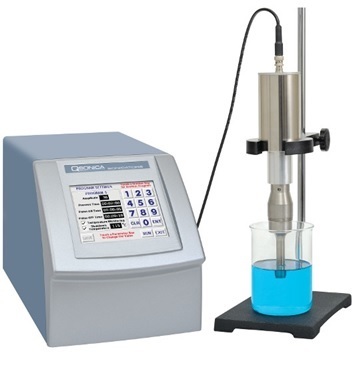

H24 觸控式超音波細胞破碎機

儀器英文全名

H24 Q700 Sonicator

儀器位置

成功校區理學教學大樓 化學系36718室

單位／教授

化學系／陳以文教授

儀器管理人

張玉璇

TEL

06-2757575分機65314轉720

E-mail

L36134099@gs.ncku.edu.tw

技術類別

£前段製程：

£微影　£鍍膜　£蝕刻　£擴散　£化學機械研磨

£表面分析：

£電子能譜儀　£表面特性

£後段製程：

£晶圓針測　£晶圓切割　£黏晶　£打線接合　£封膠

£掃描探針：

£顯微系統　£機械性質　

£形貌分析

£電子顯微：

£SEM　£TEM　£樣品製備

£物理性質：

£磁性　£熱分析　£電學

£光學檢測：

£光譜儀　£顯微形貌分析

¢生物醫學：

£分析　¢樣品製備　£服務

£晶相分析：

£XRD

£其他：

£工程樣品製備　£材料力學　

£電腦計算

£分析化學：

£核磁共振儀　£質譜／層析

應用／功能

簡介

可調控溫度進行生物樣品處理、奈米材料液相分散、細胞粉碎等功能

廠牌／型號

廠牌：Qsonica

型號：Q700 Sonicator

重要規格

• 輸出功率：700 W
• 輸出頻率：20 KHz
• 可進行溫度控制：依實驗需求，可討論
• 程式控制時間：72小時
• 程式控制性能：10組記憶，並可設定串聯
• 脈衝時間設定：1秒到24小時
• 處理量：100毫升～1000毫升
• 探頭直徑：25 mm
• 操作面板：觸控面板，可設定及顯示振幅及強度，具累積操作時間、顯示探針輸出功率（W）及累計輸出能量（J）功能以及過載保護設計
• 尺寸（W x L x H）：203 x 387 x 216 mm

取樣／使用

注意事項

• 預約前請先聯繫操作員
• 代測樣品之檢測依照申請時間先後排序
• 一般使用脈衝式功能，輸出8秒，休息10秒。
• 震盪功率可調，需與管理者溝通。
• 超音波輸出功率需由送樣者提供／決定，本實驗室不負責提供相關建議，若該條件可能導致樣品結構崩解，請送樣者自行評估。
• 樣品寄送地址：701401台南市東區大學路1號  化學系36718室  張玉璇 同學
• 使用共用儀器設備所取得之各項量測數據，不得用於營利用途、廣告標示、訴訟上證據等其他用途。

開放時段

請先與管理人討論時間安排

訓練課程規定

本儀器由專人操作，不開放訓練課程及自行操作。

收費標準（含訓練課程）

校內學術：300元／半小時

校外學術：450元／半小時

業界：600元／半小時

註：不足半小時，以半小時計費。

預約系統

https://cis.cfc.ncku.edu.tw/apparatus/index.php
